快科技4月28日音信，Feminist Hacking在博客上发布了一项开源名堂，用自然黏土制作可责任的PCB印刷电路板，整套工艺模仿了史前制陶时期，从采土、塑形到柴火烧制全程手工完成。

该名堂源于团队对智能成就硬件中打破矿物的反念念，他们提防到陶瓷本人已是电容、压电元件和电阻等电子组件的伏击材料，于是尝试用黏土替代传统PCB基材。

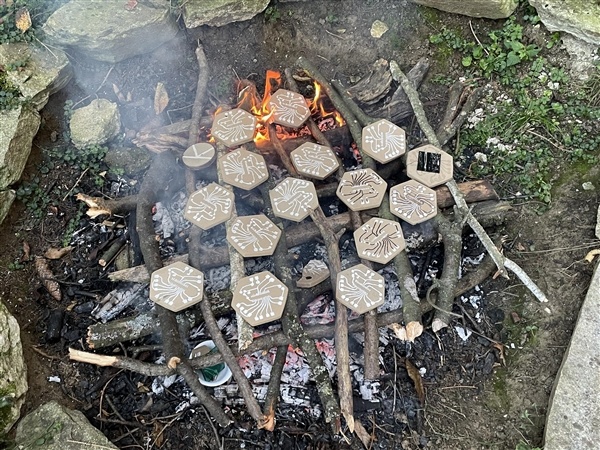

与交易瓷土和高温窑炉不同，团队向一位陶艺工匠学习了露天柴火烧制黏土的史前技法，经过两天引申掌抓了从飞快取土到烧制成型的经过。

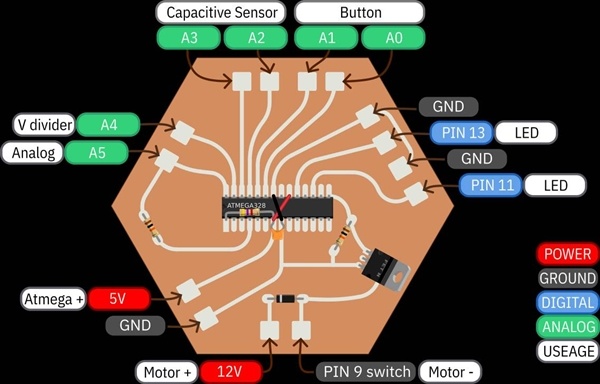

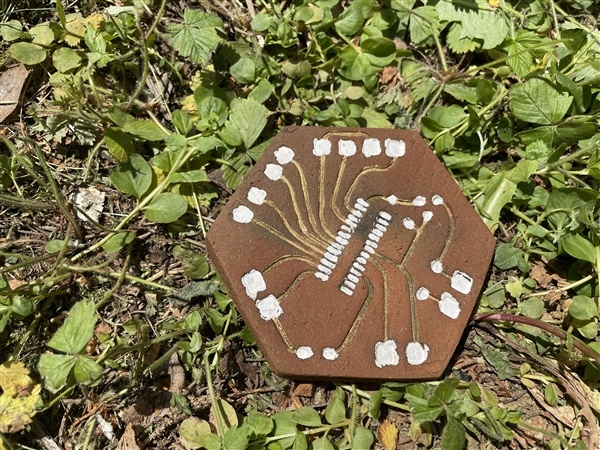

制作过程约莫分为几个措施：网罗并调配自然黏土，去除气泡和杂质后压制成约10×10厘米的泥片；用3D打印的模具在泥片上压出电路走线凹槽，凹槽深度约1.5毫米；当然晾干一天后，用银基导电涂料手工填涂走线。

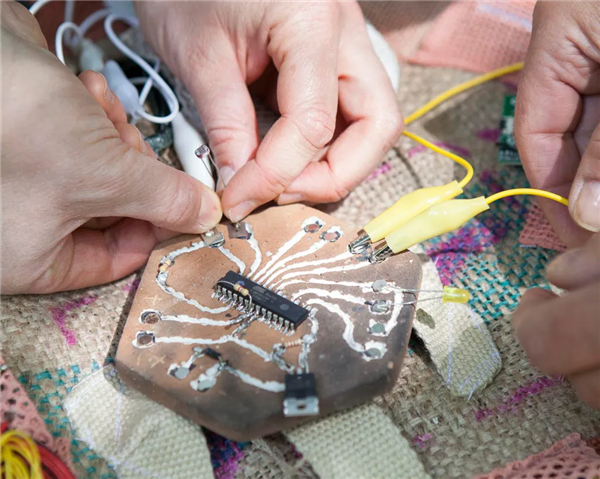

团队采用的银漆由德国公司坐褥，原料来自珠宝匠回收的废银粉，供应链可追思，需要焊合的节点处罕见加厚涂层。

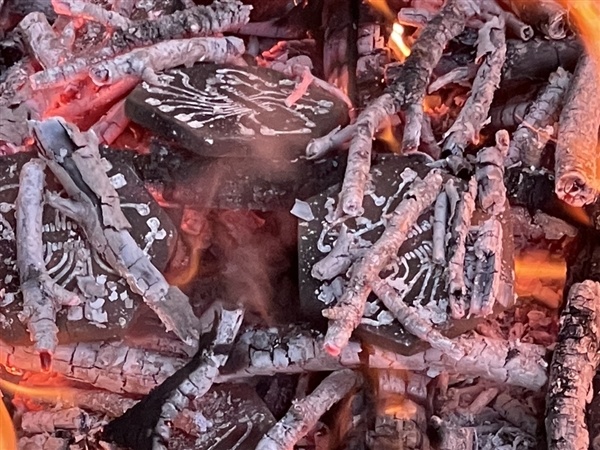

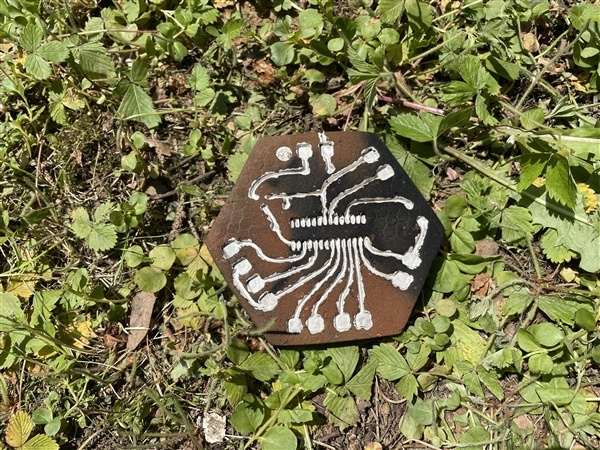

烧制关节是最大的时期挑战，黏土在烧制过程中会拖沓约5%，团队经过屡次试错才校准了模具尺寸和凹槽深度，确保制品走线精度得志焊合需求。

该名堂已皆备开源，博客提供了细腻的制作指南和PDF文档，GitHub页面包含圭臬代码、焊合涌现和3D打印文献。
